System prowadzący windy ogranicza swobodę ruchu platformy podnoszącej tak, że platforma podnosząca może poruszać się tylko w górę iw dół wzdłuż szyny prowadzącej. System prowadzący składa się z prowadnic, ślizgaczy i wsporników prowadnic. Szyna prowadząca określa względne położenie wagonu w szybie i kieruje jego ruchem. W przypadku dźwigów towarowych o dużym tonażu ładunek jest ciężki, a głębokość platformy podnoszącej jest duża. W warunkach załadunku i rozładunku, ze względu na częste wjazdy i wyjazdy towarów, poddawana jest ona chwilowemu częściowemu obciążeniu.

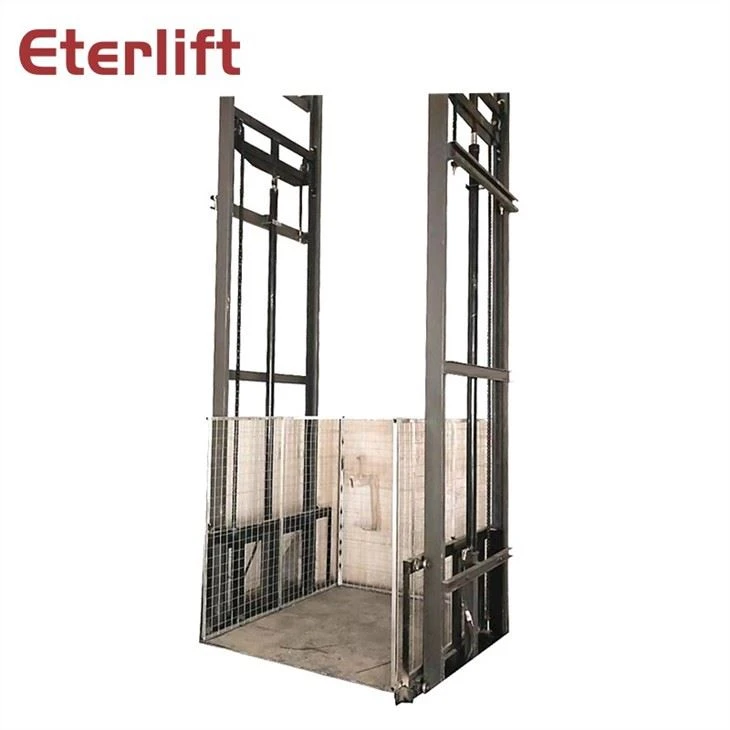

Winda towarowa z czterema szynami prowadzącymi zawiera szyb windy, samochód, ramę samochodu, system przeciwwagi, wspornik szyny prowadzącej, główną szynę prowadzącą samochodu, pomocniczą szynę prowadzącą samochodu, szynę prowadzącą przeciwwagę, przeciwwagę, krążek trakcyjny, dach samochodu System trakcyjny złożony z rewersu krążek linowy i lina stalowa; górna część jest połączona z ramą samochodu przez ramę mocującą górną część samochodu, a dolna jest połączona bezpośrednio z dolną belką ramy samochodu za pomocą śrub; platforma podnosząca składa się z belki górnej, kolumny, belki dolnej oraz belek górnych i dolnych. Górne i dolne klocki prowadzące są osadzone w czterech rogach ramy samochodu; platforma podnosząca i szyny prowadzące są połączone i zamocowane za pomocą nachylonych prętów; są 2 pomocnicze szyny prowadzące, z których obie znajdują się w przeciwległych rogach platformy podnoszącej, a główna szyna prowadząca samochodu ma 2 sztuki. Oba znajdują się po obu stronach platformy podnoszącej i oba są przymocowane do ściany szybu za pomocą wspornika szyny prowadzącej; pod naciskiem systemu trakcyjnego but prowadzący jest przyklejany na 4 szynach prowadzących i ślizga się w górę iw dół.
Wspornik szyny prowadzącej, główna szyna prowadząca, pomocnicza szyna prowadząca i szyna prowadząca z przeciwwagą są zamocowane na ścianie szybu.
Po obu stronach systemu przeciwwagi znajdują się prowadnice przeciwwagi.
