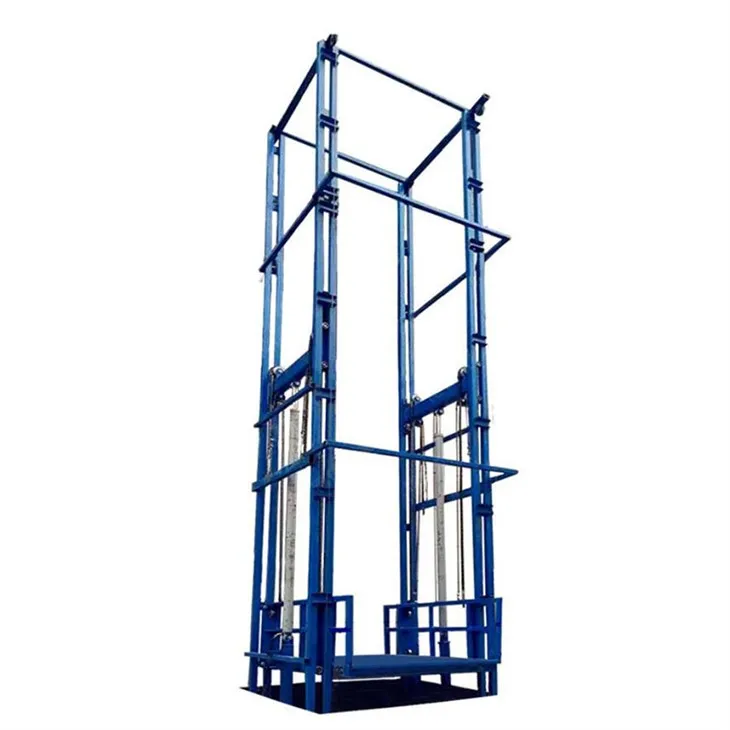

Podwójne podnoszenie pionowego materiału pionowego z podwójnym - wykorzystuje dwa zsynchronizowane cylindry hydrauliczne do podniesienia i obniżenia platformy. Aby zapewnić bezpieczeństwo operatora i ładunku, jest on wyposażony w wiele systemów ochrony przed upadkiem -:
1. Mechaniczne urządzenie bezpieczeństwa anty -
CEL: Zapobiega nagle spadającym platformie w przypadku awarii hydraulicznej (np. Zerwanie węża lub nieprawidłowe działanie cylindra).
Struktura: Zazwyczaj zawiera system blokowania zapadki, bloki aresztowania upadku lub kliny przeciw - zintegrowane z systemem kolei prowadzących.
Zasada pracy:
Gdy platforma schodzi szybciej niż zwykle (wskazując awarię), urządzenie Anti - jest wyzwalane przez nagłą zmianę prędkości. Blokuje platformę do szyny prowadzącej, natychmiast zatrzymując upadek.
2. Hydrauliczny zawór bezpieczeństwa (zawór serdeczny)
Funkcja: Zainstalowana w obwodzie hydraulicznym automatycznie zamyka się, jeśli wąż pęknie, zatrzymując płyn hydrauliczny od przepływu.
Efekt: Zapobiega niekontrolowanym zejściu platformy.
3. Synchroniczny system sterowania
CEL: Zapewnia jednocześnie rozciąganie i cofanie się i cofa się.
Ochrona: Jeśli istnieje nierównowaga lub desynchronizacja, system może zatrzymać działanie, aby uniknąć przechylania platformy, co może prowadzić do zagłuszenia lub niestabilności.
4. Przełączniki i czujniki ograniczają
Umieszczone w górnych i dolnych granicach podróży, zapobiegają - i automatycznie odcinają moc, gdy platforma osiągnie maksymalną odległość podróży.
Automatyczna funkcja drzwi do drzwi
Aby zwiększyć automatyzację i bezpieczeństwo podczas ładowania/rozładunku, windy pionowe są często wyposażone w automatyczne drzwi do walki (zwane także drzwiami migawki):
1. Struktura
Zazwyczaj składa się ze stalowych lub aluminiowych listew, które zwracają się do zwartej obudowy nad otworem drzwi.
Napędzany silnikiem elektrycznym z przełącznikami przekładni i przełącznikami limitu.
2. Automatyczna obsługa
Kontrolowane przez panel sterowania podnośnika lub system PLC.
Gdy platforma dociera do wyznaczonej podłogi, system automatycznie otwiera toczące się drzwi w celu uzyskania dostępu.
Gdy platforma odchodzi, drzwi zamyka się automatycznie, zapewniając bezpieczne ograniczenie wału.
3. System blokady bezpieczeństwa
Drzwi są połączone platformą:
Winta nie będzie działać, chyba że drzwi są w pełni zamknięte.
Drzwi nie otworzą się, chyba że platforma jest na właściwym poziomie.
Zapobiega przypadkowym wejściu do wału i gwarantuje bezpieczeństwo operatora.
4. Wykrywanie i odwrócenie przeszkód
Niektóre drzwi toczenia zawierają czujniki podczerwieni lub krawędzie ciśnieniowe do wykrywania przeszkód.
Jeśli coś zostanie wykryte podczas zamknięcia, drzwi automatycznie odwraca, aby zapobiec uszkodzeniu lub obrażeniu.
