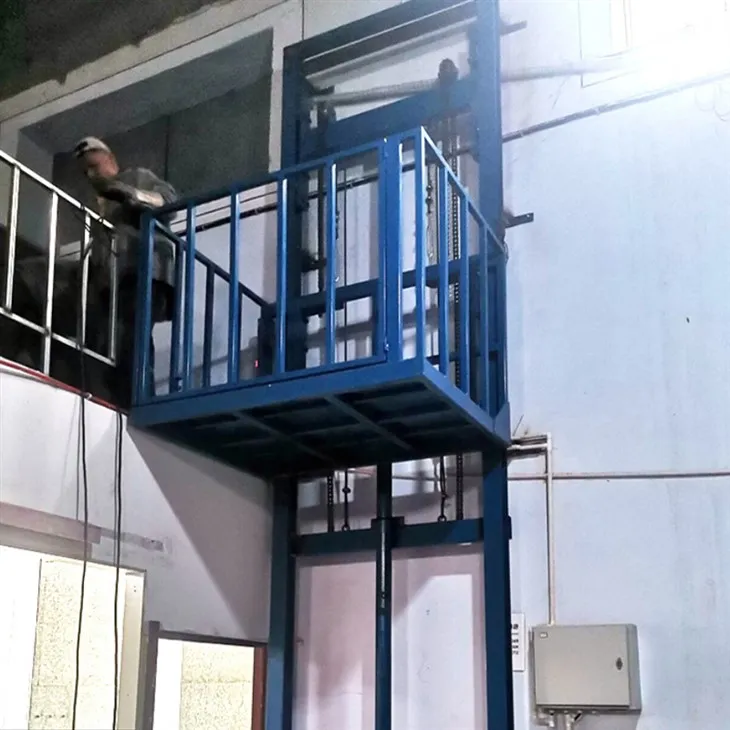

Winda ma dwie szyny prowadzące, ale tylko jeden cylinder hydrauliczny wykonujący podnoszenie.
W tej konfiguracji największym wyzwaniem jest utrzymanie poziomu platformy podczas podróży, ponieważ tylko jedna strona jest bezpośrednio popychana przez cylinder. Druga strona musi być zsynchronizowana mechanicznie, aby nie opóźnić się ani pochylać.
Oto jak instalacja różni się od normalnego podwójnego - podwójnego - winda cylindra:
Kluczowe zasady dla podwójnego - Single Single - instalacja cylindra
Jeden cylinder jest zamontowany z jednej strony (zwykle wyśrodkowany wzdłuż jednej szyny lub blisko niej).
Siła podnoszenia jest równomiernie przenoszona na po obu stronach platformy za pomocą łańcuchowego lub stalowego systemu bilansu linowego.
Szyny prowadzące nadal zapewniają wyrównanie pionowe i zapobiegają kołysaniu.
Cross - System wału i łańcucha jest sercem projektu - zapewnia, że obie strony wznoszą się/dolne.
--- Kroki instalacji
1. Przygotowanie wału i jamy
Przygotuj ściany dołu i wału zgodnie z rysunkiem producenta.
Upewnij się, że silne punkty zakotwiczenia zarówno dla szyn i łożyska wału równowagi.
2. Zainstaluj szyny z podwójnym przewodem
Umieść i napraw oba szyny prowadzące pionowo po przeciwnych stronach wału.
Utrzymaj idealne równoległe wyrównanie - Tolerancja jest bardzo ciasna (mniejsza lub równa 2 mm na pełnej wysokości).
Zakotwiki do ściany/ramy w regularnych odstępach czasu.
3. Zainstaluj cylinder hydrauliczny
Zamontuj pojedynczy cylinder po jednej stronie wału:
Bezpośredni pchnięcie po jednej stronie platformy lub
Pośrednie push przez łańcuch/koło pasowe z tłoka cylindra do krzyża -.
Upewnij się, że podstawa cylindra jest przykręcona do podkładu wzmocnionego pit.
4. Zainstaluj krzyż - system łańcucha bilansu
Na górze wału zamontuj poziomy krzyż - łączący obie strony ramy windy.
Połącz skórki na obu końcach wału.
Z każdego koła łańcuchowego uruchom łańcuch stalowy do ramy platformy.
Gdy cylinder popycha jedną stronę, system łańcuchowy obraca się krzyż -, podnosząc drugą stronę z tą samą prędkością.
Zapewnia to, że obie strony pozostają na poziomie bez konieczności drugiego cylindra.
5. Zainstaluj ramkę platformy
Platforma pozycjonująca między szynami za pomocą sprzętu do podnoszenia.
Przymocuj buty/rolki do platformy i zaangażuj je w szyny.
Podłącz stronę podnoszenia z cylindrowym prętem tłokowym (bezpośredni) lub kotwica łańcucha (pośredni).
Podłącz przeciwną stronę z łańcuchem równowagi.
6. Zainstaluj hydrauliczną jednostkę zasilania
Umieść stację pomp w pobliżu podstawy wału lub w pobliskim pokoju.
Podłącz wąż hydrauliczny z pompy do cylindra.
Napełnij zalecanym olejem hydraulicznym.
7. Okablowanie elektryczne i bezpieczeństwa
Zainstaluj przełączniki graniczne na obu szynach.
Połącz blokady drzwi, zatrzymanie awaryjne, ochronę przeciążenia.
Zainstaluj stacje połączeń na każdym lądowaniu.
8. Testowanie i regulacja
Uruchom powolne - prędkość nr - Testy obciążenia najpierw, aby sprawdzić synchronizację.
Dostosuj napięcie łańcucha, aż obie strony nie wzrośnie równomiernie bez pochylenia.
Wykonaj testy obciążenia, aby potwierdzić stabilność i bezpieczeństwo.
Główna różnica w stosunku do normalnego systemu cylindrów -:
Zamiast dwóch cylindrów podnoszących każdą stronę szyn niezależnie, mechaniczny system bilansu łączy obie strony, dzięki czemu ruch jednego cylindra równomiernie napędza całą platformę.
